SPZ 中频感应加热设备介绍


   中频SPZ系列产品频率为200HZ~20KHZ,功率为15~600KW,由于频率低,此类产品多用于加热深度深或透热的应用场合,如棒料热锻、2KG以上金属材料熔炼、热配合、模具整体回火、焊前预热等。 我公司中频电源适用频率范围广:200HZ~20KHZ,在配套过程中,可按照客户具体应用,综合考虑透热要求、加热效率、工作噪音、电磁搅拌力等各种因素,设计合适的工作频率范围,取得最好的综合加热效果。




      我公司中频设备采用传统的并联谐振电路,易于进行设备配套和感应圈设计,设备的实际输出功率基本都可以调试至80%以上;并且可以直接置换可控硅式中频电源和其它中频电源。
SPZ系列中频电源采用全固态IGBT变频及功率调节,采用我公司独创的第三代软开关技术---软开关谐振双调控及频率自动跟踪技术,是高可靠性的保证;设备中设计了全方位的保护功能如过流保护、欠水保护、过热保护、过压保护、短路保护、缺相保护等,大于增加设备的可靠性又方便设备的维护工作;设备有多种显示功能如频率显示、电流显示、电压显示、功率显示,使设备工作状况直观化,对于设计感应圈和电容调节更具指导作用;



 1.中频电源的优点

   SPZ系列中频设备体小量轻,对比常规的可控硅式中频电源,可为客户节省10倍的生产空间;设备全部为100%全负载、24小时连续工作能力;设备高效节能,全功率范围内,都有极高的功率因数和电源效率。



2.中频电源的型号及含义
      SPZ-○○ X

其中: SPZ表示双平中频系列

          ○○   表示额定输入功率

           X    表示附加功能,  A为带计时功能, B为带中频变压器



 3.主要型号
SPZ-15、SPZ-25、SPZ-35、SPZ-45、SPZ-70、SPZ-90、SPZ-110、SPZ-160、SPZ-240、SPZ-300 和 SPZ-600



双平SPZ中频系列电源全部采用并联谐振电路,根据应用场合不同,可选择直接输出或用中频变压器输出,基本结构及组成有以下两种:

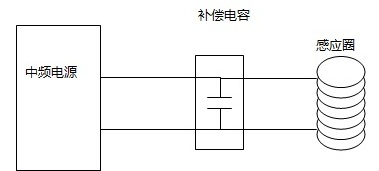

(1)组成结构一:中频电源 + 电容 + 中频感应圈
这种结构最为常用,如中频锻造炉、中频熔炼炉等都采用这种结构,设备简单,损耗低,工作效率高,且制造成本低。
这种结构时,感应圈比较长,通常要用3米—10米长的铜管绕制。
由于中频电源直接输出,所以感应圈上电压最高为550V,且不与主电隔离,所以感应圈必须良好绝缘,不能直接暴露在外;

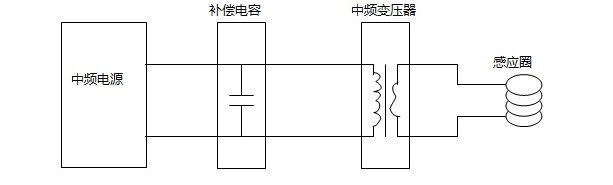

(2)组成结构二:中频电源 + 电容 + 中频变压器 + 感应圈
这种结构也比较常用,如真空熔炼炉、中频淬火等。在这种结构中,通过改变中频变压器的变比,可以得到不同的输出电压和感应圈电流,以适应不同的使用要求;
这种结构中,感应圈与主电隔离,所以感应圈安全性好,绝缘要求低,甚至铜管可直接暴露在外,感应圈制作简单容易。
这种结构中,由于增加了中频变压器的制造成本,所以设备成本较高,而且中频变压器体积较大,也增加了一定的能量损耗。 频率越低,中频变压器越大,成本越高,损耗也越大。
